Как спроектировать лестницу с забежными ступенями?

Как рассчитать лестницу с забежными ступенями

При расчете и проектировании лестницы в двухэтажном доме или двухуровневой квартире частой проблемой является недостаток свободного места для ее установки. В такой ситуацие отличным решением будет деревянная лестница с забежными ступенями. Но такая конструкция имеет свои особенности в расчете и установке, об этом и поговорим ниже.

Описание и особенности

Лестница с забежными ступенями представляет из себя маршевую лестницу с поворотом на 90 или 180 градусов. Ее особенностью являются забежные ступени, позволяющие значительно сэкономить площадь которую занимает лестница после установки. Забежные ступени устанавливаются в месте поворота лестницы вместо промежуточной площадки.

Лестница с забежными ступенями и поворотом 90 градусов Лестница с забежными ступенями и поворотом 180 градусов

Рассмотрим основные преимущества и недостатки. К плюсам лестниц такой конструкции можно отнести:

  • занимают мало места
  • эстетическая привлекательность
  • визуально делают помещение шире
  • сложность расчетов
  • забежные ступени уже обычных, что вызывает неудобства
  • повышенная травмоопасность

Как рассчитать лестницу с забежными ступенями

Прежде чем приступать к проектированию, вы должны понимать, что любой расчет это сложная процедура, которая требует определенных знаний и применение специальных формул. Поэтому чтобы избежать ошибок и проблем в дальнейшем рекомендуется использовать специальные программы, например AutoCAD, StairDesigner, Compass, или воспользоваться услугами специалистов.

Изготовление любой лестницы из дерева начинается с расчетов габаритов и представления ее графически. Перед расчетом габаритов следует помнить о рекомендуемых размерах элементов лестницы, а именно:

  • ширина марша лестницы в частном доме должна составлять 600 — 700 мм для одного человека, но не стоит забывать о возможности встречного движения, поэтому оптимальной шириной будет 900 мм
  • угол наклона. Идеальным соотношением высоты марша к его горизонтальной проекции равняется 1:2 — 1:1.75, в таком случае наклон лестницы около 30º. Если места недостаточно, то максимальным допустимым наклоном считается 40º, что в соотношении марша к проекции равно 1:1.25
  • толщина проступи обычно зависит от ширины марша в соотношении 1:20, так например для марша шириной 900 мм толщина проступи должна быть около 45 мм
  • особых требований к подступенку нет, он может быть изготовлен из любого дерева, а рекомендованная толщина 15 — 25 мм. Также часто для изготовления подступенков используется шпонированная фанера
  • косоуры должны быть прямыми и без сучков, ширина доски из которого они изготовлены должна быть 250 — 300 мм, а толщина 40 — 70 мм
  • для удобного спуска и подъема перила устанавливаются на уровне около 900 мм
  • размеры ступеней должны соответствовать формуле 2*h + b = 600…650 мм, где h это высота ступени, и b ее ширина. Комфортной высотой считается размер 140 — 180 мм, а ширина 250 — 300 мм
  • количество забежных ступеней рекомендуется делать три, реже четыре штуки. Все зависит от конкретной ситуации

Лестница с тремя забежными ступенями (отмечены зеленым)

Деревянная лестница с забежными ступенями своими руками

Начать расчет лестницы из дерева нужно с определения количества ступеней, для этого нужно взять расстояние от пола первого этажа до пола второго этажа и разделить на примерную высоту ступени. Рассмотрим на примере, где высота лестницы 2700 мм, а длина свободного места выделенного для лестницы 3300 мм.

Габариты будущей лестницы

Разделив расстояние между полами первого и второго этажа на среднюю рекомендованную высоту ступени 2700 / 155, мы получаем количество ступеней равное 17,41 штук, округляем до 17 штук и отнимаем одну ступень, так как пол второго этажа уже является одной из ступеней нашей будущей лестницы. Таким образом мы получаем количество ступеней равное 16. Разделив высоту лестницы на количество ступений мы получаем точный размер нашей ступени, равный 169 мм.

На следующем этапе расчета нужно решить сколько прямых ступеней будет до поворота лестницы и соответственно до забежных ступеней. Предположим, что прямых ступеней будет три. Следующим элементом лестницы будет поворот с забежными ступенями. Первым делом нужно определиться с шириной лестничного марша, так как для поворота лестницы на 90 градусов необходимо выделить пространство для забежных ступеней в виде квадрата, стороны которых имеют длину равную ширине лестничного марша. Возьмем за ширину лестничного марша размер в 900мм. Теперь зная размер элемента с забежными ступенями и количество ступеней после, мы можем рассчитать ширину ступени. В нашем случае количество ступеней в верхнем марше 10 штук (общее количество ступеней 16, 3 ступени до поворота, 3 забежные ступени)

(3300 — 900) / 10 = 240 мм

Имея ширину и высоту ступени, мы можем проверить, будут ли они удобными для хождения используя формулу 2 h + b = 600…650 мм.

Как мы видим 578 мм гораздо меньше рекомендованных 600 — 650 мм, поэтому для увеличения ширины проступи нам нужно сократить количество ступеней после поворота. Для этого можно увеличить количество ступений до поворота или увеличить количество забежных ступеней до четырех. Мы увеличим количество ступеней перед поворотом до четырех штук, уменьшив тем самым количество после поворота. Проведем еще раз наши расчеты с шириной проступи:

(3300 — 900) / 9 = 267 мм

Ширина увеличилась. Проверим теперь комфорт передвижения с такими размерами

2*169 + 267 = 605 мм

Такой результат попадает в рекомендованные значения, а это значит, что спуск и подъем по лестнице будет комфортным.

Теперь зная размер и количество ступеней до и после поворота, мы можем вычислить угол наклона лестницы и проверить попадает ли он в рекомендованный диапазон.

Для этого нам нужно узнать высоту последнего марша и длину его проекции на пол. Высоту мы можем получить умножив количество ступеней до него на их высоту и вычесть это значение из общей высоты

2700 — 7*169 = 1517

Длина проекции будет равна разнице длины ниши и площадки для забежных ступеней

3300 — 900 = 2400

Зная эти данные и воспользовавшись формулой угла тангенса мы сможем определить угол наклона лестницы, который равен примерно 32º, данный результат попадает в рекомендованный диапазон.

Примерный внешний вид готовой лестницы сделанной по размерам взятым выше

Осталось только рассчитать размер деревянных забежных ступеней. При назначении размера клинообразных забежных ступеней расчетные величины принимают посередине марша. Из практики могу сказать, что в среднем на квадрат идет 3, реже 4 ступени все зависит от конкретного случая. При трех ступенях угол поворота забежных ступеней кратный 30 градусам, при 4 ступенях алгоритм иной. Угол первой ступени 24º, второй 45º, третий 67º и четвертый соответственно 90º.

Угол поворота забежных ступеней

Конечно 3 ступени комфортнее нежели 4 так как среднее значение проступи при трех ступенях будут равны 290 — 300 мм, а при четырех 210 — 220 мм. Это видно на рисунке ниже.

Размер ступеней

Последним, но необязательным этапом рекомендуется начертить лестницу в реальном размере на стене в том месте где она будет установлена. Такие действия помогут вам представить конструкцию в пространстве и проверить правильность своих расчетов.

Советы и рекомендации

Перед тем как начать изготовление деревянной лестницы с забежными ступенями своими руками, нужно определиться с породой дерева из которого она будет изготовлена. Самыми распространенными породами для производства являются дуб, ясень, бук, клен и лиственница. Также большой популярностью пользуется сосна, но по сравнению с перечисленными породами она не обладает такой же плотностью, зато значительно дешевле.

Список инструментов, которые могут понадобиться вам для изготовления и установки лестницы:

  • дрель
  • шуруповерт
  • электролобзик
  • ручная пила
  • молоток
  • рубанок
  • стаместка
  • рулетка
  • уровень
  • шурупы, саморезы, гвозди и прочие крепления

Лестница с забежными ступенями может быть изготовлена двумя способами: на косоурах или тетивах. Вариант с тетивами более распространенный и простой в монтаже, в случае с косоурами изготовление и установка сложнее, но такая конструкция выглядит более элегантно и красивее.

Монтаж деревянной лестницы происходит поэтапно:

  • установка тумбы под забежные ступени и первого марша
  • установка и крепление несущей конструкции второго марша
  • установка ступеней, следует производить снизу вверх
  • установка опор, балясин и столбов
  • установка и крепление перил

В этой статье мы рассмотрели как сделать забежную лестницу и как ее рассчитать. Изготовление деревянной лестницы с забежными ступенями сложный процесс, но если вы обладаете определенными навыками в работе с деревом и достаточными знаниями в геометрии, то это процесс вполне выполнимый собственноручно. Не забывайте о том, что при должном уходе и эксплуатацие деревянная лестница прослужит вам не один год, поэтому проводя расчеты соблюдайте рекомендации изложенные в этой статье, это поможет изготовить ее безопасной, а ходьба по лестнице все эти годы будет приносить вам только удовольствие.

Методы расчета забежных ступеней

Забежными называются ступени, ширина которых возрастает от внутренней стороны к наружной. Естественно, расчет забежных ступеней должен производиться с особой тщательностью на этапе расчета лестницы, так как от этого зависит безопасность и удобность всей лестничной конструкции, будь то винтовая лестница или поворот прямого марша. Чаще всего забежные ступеньки делают, когда необходимо уменьшить габариты лестницы путем исключения межпролетной площадки из ее конструкции. При этом место с нестандартными ступеньками становится не очень удобным, особенно для спуска, потому что чем ближе человек ступает к внутреннему краю, тем меньше остается пространства для постановки ног.

Основные требования

При создании лестницы с забежными ступенями нужно придерживаться нескольких основных правил:

  1. Внешняя часть ступеней не должна быть шире 40 см.
  2. Минимум для внутренней части – 10 см (имеется в виду ее полезный участок, а не самый край).
  3. Середина марша – 20 см, и это значение должно соблюдаться на всем протяжении конструкции.
  4. Радиус кривизны, которым характеризуется поворотная часть, – 30 см минимум.

Важно!Ход забежных ступеней не должен быть извилистым, иначе ходить по ней будет не только неудобно, но еще и опасно.

Расчет забежной лестницы может быть произведен различными методами, смотря на какой угол поворачивается лестница.

Следует отметить, что рассчитать параметры ступенек обычными формулами в данном случае затруднительно, поэтому чаще всего пользуются графическими методами (возможен еще вариант с использованием специализированного ПО, такого, например, как «Компас»). Недостатком графических методов можно считать неидеальность расчетов, то есть вполне возможно, что при монтаже придется немного корректировать размеры отдельных ступеней.

Метод пропорций

Применяется при поворотах на угол 180°. Сначала участок лестницы рисуется в горизонтальной проекции, желательно в натуральную величину. Проводится линия, обозначающая середину марша, на ней делаются отметки величиной в проступь ступеньки (она должна быть одинакова как у прямых, так у средней части забежных). При этом вертикальная линия, проведенная через середину закругления марша должна также пересекать вдоль одну (самую среднюю) из забежных ступенек точно посередине. На этой вертикальной линии отмечается центр окружности (закругления лестницы). Следующая значимая линия – граница, отделяющая прямые ступеньки от забежных.

Совет!Рекомендуется захватить в забежные несколько ступеней, которые могли бы оставаться прямыми, для получения более плавного перехода и, соответственно, более удобного лестничного поворота.

Чтобы правильно определить параметры забежных ступенек, центр закругления соединяют с первыми двумя отметками на линии середины марша (считая от пересечения с вертикальной линией). Доведя соединяющие линии до границы, отделяющей начало забежных ступенек, получают на этой границе отрезок. Откладывают его далее по границе и получают точки для соединения с остальными отметками.

Читайте также:  Какой фильтр для питьевой воды лучше выбрать?

Метод пропорций, с некоторыми поправками, используется и для того, чтобы рассчитать параметры поворота на прямой угол (90°). Следует отметить, что это наиболее простой способ, другие графические методы сложнее, они требуют наличия базовых знаний по черчению и проектированию.

Датский метод

Метод, называемый датским, тоже применяется при расчетах поворотов лестниц на 90° и 180°. В первую очередь строится горизонтальная проекция, на которой, так же как и в методе пропорций, проводят линию середины марша. Эту линию тоже разбивают на отрезки величиной с ширину ступени. Затем нужно определиться с началом забежных ступеней, граница отмечается точкой A. Другая важная точка – начало забежной ступени, находящейся в середине поворота, обозначается буквой B.

Затем половину линии середины марша с отметками проступей разворачивают так, чтобы получилась прямая линия, и от каждой отметки рисуют перпендикуляр . Для отметки, которая обозначает первую забежную ступень (после прямых), длина перпендикуляра выбирается равной ширине проступи. Для отметки на противоположном конце развернутой прямой (отметка забежной ступени, находящейся в середине поворота) длина перпендикуляра берется равной минимальной ширине ступеней. Два полученных перпендикуляра соединяют друг с другом, и получают значения длин перпендикуляров для всех других отметок. Полученные отрезки укладывают по возрастанию в одну прямую, которую проецируют на прямую, по длине равную AB. Это дает полную информацию об узких участках ступеней. Найденные размеры переносят на горизонтальную проекцию (на линию AB) и, соединив точки с отметками на линии середины марша, получают полные габариты всех забежных ступенек.

Другие методы

При использовании метода развертки и метода подъема линий учитываются горизонтальная и вертикальная кривизна поворотной конструкции. В методе развертки первым делом производится определение границ ступенек, после чего чертеж переносится в вертикальную проекцию. Аналогично манипуляциям, производимым в датском методе, разметка размещается так, чтобы получившиеся отрезки можно было перенести в другую плоскость, проведя перпендикулярные линии.

Метод подъема линий

Здесь также нужны две проекции. Горизонтальную рисуют аналогично предыдущим рассмотренным методам, на ней тоже проводится линия середины марша. Кроме того, отмечаются точки, соответствующие началу и концу забежных ступенек. Линия середины марша разбивается на отрезки величиной в ширину ступеней, обычно это 200 мм.

Вертикальная ось вертикальной проекции, в свою очередь делится на отрезки, равные высоте ступенек. Далее выбирают прямые ступени и, соединив их ребра линиями, получают соответствующие отрезки, с помощью которых находят пересечение с осью горизонтальной проекции. Полученная точка используется в дальнейшем для построения окружностей, которые нужны для определения вертикальной проекции линии подъема тетивы. Для нахождения вершин ступеней пользуются вертикальной осью – проводят перпендикулярную ей линию до пересечения с линией подъема. Проекции полученных точек на горизонтальную ось дадут размеры узких частей забежных ступенек. Эти размеры используются для нахождения всех остальных параметров забежных ступенек.

Уклон лестничного марша

Важной характеристикой лестницы является ее крутизна, иначе говоря, угол наклона. От крутизны зависит не только удобство эксплуатации лестничного оборудования, но и безопасность. Человеческий шаг, его среднее значение, является главным ориентиром. Другими словами, удобство передвижения по лестнице требует соблюдения определенной пропорции между высотой подъема человека при каждом шаге и дальностью, на которую он при этом продвигается вперед. В норме отношение высоты лестничной конструкции к длине ее проекции на горизонтальную ось находится в диапазоне от 1:2 до 1:1,75. При выражении данных пропорций в угловых единицах получается, что уклон лестничной конструкции не должен быть больше 30°.

В случае если планируется перемещать по лестнице объемные предметы или пользоваться ею будут несколько человек одновременно, ширину марша следует увеличить, хотя бы до 1,2 м, а лучше – до 1,4 м. При менее насыщенном использовании ширина может быть уменьшена до одного метра. Практические советы при установке лестницы с забежными ступенями

3D Расчет лестницы с забежными ступенями с поворотом 90 градусов

Параметры лестницы с забежными ступенями 90 градусов

Рис. 1 Общий чертеж лестницы

  • Y — высота проёма — как правило определяется высотой этажей Вашего дома
  • X — длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • Z — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • W — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
  • F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
  • T — толщина тетевы — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
  • C — всего ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж
  • С1 — поворотных ступеней — зависит от Ваших предпочтений и геометрических характеристик лестницы
  • С2 — нижних ступеней — количество ступеней до поворотных, зависит от Ваших предпочтений и геометрических характеристик дома

Рис.2 Обозначение ступеней

Функция «Показывать подступенки: H»

Рис.3 Исполнение лестницы с подступеньками

Вы можете строить свою лестницу с подступеньками, или без них. Чертёж лестницы позволяет увидеть, как будет выглядеть конструкция при обоих вариантах.

Функция «Верхняя ступень ниже пола 2 этажа: SP»

Рис. 4 Исполнение лестницы, с верхней ступенью ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

  1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
  2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома. Обратите внимание: на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить).

Функция «Черно-белый чертеж:»

Рис. 5 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

  1. Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
  2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере

Функция «Изменить направление подъема: LR»

Рис. 6 Вид лестниц с разными направлениями подъёма

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

  1. Подъём слева направо;
  2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.

Расчет забежной лестницы с поворотом 90°

Главный результат работы данного калькулятора:

  1. Информация, необходимая для изготовления тетив
  2. Информация, необходимая для изготовления ступеней

Согласно этой информации, изготавливаются детали, из которых собирается конструкция.

Все остальные чертежи показывают конечный вид конструкции: после состыковки тетив и ступеней друг с другом.

Особенностью данного калькулятора для расчета лестниц с поворотными ступенями на 90° является реализация двух функций:

  1. Оценка удобства лестницы;
  2. Корректировка конструкции лестницы.

Оценка удобства лестницы осуществляется по трём критериям:

  1. Соответствие конструкции средней длине шага. В соответствии с этим критерием, сумма глубины ступени и двух высот должна равняться средней длине шага. Средняя длина шага человека — 63 см.
  2. Глубина ступени. Комфортная глубина ступеней — от 28 см. При заданной длине проёма, регулировать глубину ступени можно изменением выступа.
  3. Угол наклона лестницы. Оптимальный угол наклон лестницы — от 30° до 40°. При углах наклона от 20° до 30° и от 40° до 45° уровень комфорта перемещения между этажами существенно снижается. Углы наклона, выходящие за указанные выше пределы могут существенно повлиять на скорость перемещения между этажами и уровень безопасности лестницы.

По результатам оценки конкретной конструкции выдаётся показатель уровня удобства по каждому из критериев, а лестнице присваивается общий уровень удобства. Калькулятор оценивает, соответствует ли лестница общеизвестным критериям удобства, но всегда надо помнить, что Ваша лестница в Вашем доме должна максимально эффективно служить Вашим целям. И если, в соответствии с этими целями, Вам необходимо построить самую нестандартную лестницу в мире — дерзайте.

Если есть необходимость улучшить конструкцию лестницы, калькулятор выдает совет, как это сделать:

  1. Уменьшить/увеличить количество ступеней;
  2. Увеличить выступ ступеней (если глубина ступеней недостаточная для комфортной ходьбы);
  3. Уменьшить/увеличить длину проёма.

После проведения корректировки конструкции, а также точного расчета забежных ступеней лестницы на 90 градусов, нормируемые параметры станут ближе к идеалу, но, возможно, подобную корректировку придётся проводить ещё несколько раз.

Инструкция к калькулятору лестницы с забежными ступенями с поворотом 90 градусов

Для того, чтобы осуществить расчёт лестницы с забежными ступенями на 90° онлайн, используя данный калькулятор, необходимо знать высоту этажа, размер пространства, которое Вы можете выделить под лестницу, материалы, с которых Вы собираетесь её строить, и, конечно же, цели её использования. Перед тем как приступить к работе, необходимо тщательно продумать все нюансы: примыкает ли лестница к стене, или соприкасается с элементами интерьера дома, и как это должно отразится на самой конструкции и процессе её постройки. Возможно, для выбора правильного варианта по размерам и по конструкции, Вам придётся, используя калькулятор, рассчитать и сравнить несколько. Перед началом обработки материала удостоверьтесь, что чертежи деталей соответствуют лестнице, которая подходит именно для Вас и Ваших целей. При постройке прикрепляйте детали друг к другу, а саму лестницу к дому так, чтобы можно было гарантировать надёжность и прочность конструкции на протяжении десятилетий.

Лестницы, представленные на нашем сайте, можно разделить на категории по трём зависящим друг от друга критериям:

Читайте также:  Как восстановить старый пол из досок?

1. Габарит по длине

а. Максимальная длина — все ступени размещены на одной паре тетив/косоуров;

б. Средняя длина — ступени размещены на двух парах тетив;

в. Минимальная длина — ступени размещены на трёх парах тетива, габарит по длине регулируется изменением количества ступеней на соответствующих парах тетив.

2. Габарит по ширине

а. Максимальная ширина — ступени размещены на двух или трёх парах тетивах, габарит по ширине регулируется изменением количества ступеней на соответствующей паре тетив;

б. Средняя ширина — ступени размещены на двух параллельных парах тетивах, габарит по ширине равен двум ширинам лестницы;

в. Минимальная ширина — все ступени размещены на одной паре тетив/косоуров, габарит по ширине равен ширине лестницы;

3. Сложность изготовления

а. Простая в изготовлении — изготавливается из тетив/косоуров и прямоугольных ступеней;

б. Средняя сложность изготовления — изготавливается из тетив, прямоугольных ступеней и площадок;

в. Сложная в изготовлении — изготавливается из тетив/косоуров, прямоугольных ступеней, площадок и поворотных ступеней.

Лестницы, представленные на нашем сайте:

В каждой конкретной ситуации высота этажа уже задана. Исходя из собственных предпочтений Вы можете выбрать уровень удобства: или выдержаны критерии удобства, или лестница более пологая, или более крутая и т. д.. Имея эту информацию, можно говорить о количестве подъёмов (ступеней и площадок) в той или иной конкретной ситуации.

Представим, что у нас, например, 12 подъёмов — ступеней и площадок. Конструкция лестницы — это форма этих подъёмов (ступени, марши, поворотные ступени, площадки) и то, как эти 12 подъёмов размещены друг относительно друга.

Можно все эти 12 подъёмов разместить в один ряд по длине проёма — «Прямая лестница на тетивах«, «Прямая лестница на косоурах«. В этом случае Ваша лестница будет иметь максимальный габарит по длине, минимальный габарит по ширине и будет не сложна в изготовлении.

Можно эти 12 подъёмов разместить в 2 ряда, повёрнутых друг относительно друга на 90° (при виде сверху). С площадкой на повороте — «Лестница с поворотом на 90°» — более простой в изготовлении вариант (например, 5 ступеней на нижней паре тетив, площадка и 6 ступеней на верхней паре тетив). С поворотными ступенями на повороте — «Лестница с поворотными ступенями на 90°» — более сложный в изготовлении вариант (например, 3 ступени на нижней паре тетив, 3 поворотные ступени и 6 ступеней на верхней паре тетив). В этих случаях Ваша лестница будет иметь средний габарит по длине и регулируемый габарит по ширине.

Можно эти 12 подъёмов разместить в 2 параллельных (при виде сверху) размещённых рядом ряда. С площадкой на повороте — «Лестница с поворотом на 180°» — более простой в изготовлении вариант (например, 5 ступеней на нижней паре тетив, площадка и 6 ступеней на верхней паре тетив). С поворотными ступенями на повороте — «Лестница с поворотом на 180° и поворотными ступенями» — более сложный в изготовлении вариант (например, 3 ступени на нижней паре тетив, 3 поворотные ступени и 6 ступеней на верхней паре тетив). В этих случаях Ваша лестница будет иметь средний габарит по длине и средний габарит по ширине.

Можно эти 12 подъёмов разместить на 3 перпендикулярных друг другу (при виде сверху) рядах. С площадками на поворотах — «Лестница с тремя пролетами и ровными площадками» — более простой в изготовлении вариант (например, 2 ступени на нижней паре тетив, площадка, 3 ступени на средней паре тетив, площадка и 5 ступеней на верхней паре тетив). С поворотными ступенями на повороте — «Лестница с тремя пролетами и поворотными ступенями» — более сложный в изготовлении вариант (например, 2 ступени на нижней паре тетив, 3 поворотные ступени, 2 ступени на средней паре тетив, 3 поворотные ступени, 2 ступеней на верхней паре тетив). В этих случаях Ваша лестница будет иметь минимальный габарит по длине и регулируемый габарит по ширине.

Или Вы можете выбрать «Винтовую лестницу«, которая не похожа не на одну из приведённых выше и придаст интерьеру Вашего дома поистине изысканный вид, как и эффектная деревянная или стильная металлическая винтовая.

Данная конструкция актуальная в ситуации, когда Вы хотите лестницу в два пролёта с красивым переходом между ними в виде поворотных ступеней, и количество пространства в том место, где её необходимо разместить ограничено. Поворотные ступени не крепятся непосредственно к тетивам, поэтому Вам необходимо будет предусмотреть дополнительные детали, через которые бы нагрузка от поворотных ступеней передавалась бы на остальные части лестницы.

Бесплатно рассчитать лестницу с забежными ступенями с поворотом 90 градусов можно в нашем онлайн калькуляторе.

Чертежи и схемы забежной лестницы

Чертеж лестницы с забежными ступенями пользуется большим спросом в домах, где требуется комфортное, безопасное перемещение между этажами, но нет технической возможности размещения прямой конструкции. Такие сооружения требуют особого внимания на этапе проектирования и расчета лестниц.

Схема с названиями элементов забежной лестницы

Типы конструкций и их особенности

Забежные ступени широко используются для следующих видов лестниц:

  1. Винтовые. Самые компактные варианты подъемных сооружений. Рекомендуемая ширина общего проема до 3000 мм.
  2. Г-образные. Устройства с поворотом на 90˚. Занимают меньше пространства, чем прямые марши или маршевые с площадками.
  3. П-образные. Имеют поворот в 180˚, более компактны, чем предыдущий вариант.
  4. Криволинейные. Отличаются плавными линиями поворота. Забежные ступени (проступи) чаще используются с одинаковыми параметрами, что создает дополнительный комфорт при подъеме.

Форма поворотной проступи у таких конструкций имеет форму усеченного треугольника. За счет компактности устройства экономится полезная площадь дома.

Схема устройства поворота забежной лестницы

Забежные ступени могут располагаться внизу, вверху, посередине лестничного марша. Для безопасного передвижения рекомендуются первые два варианта. В них неплохая видимость поворотного участка, что позволяет вовремя сориентироваться и сменить положение ступни или длину шага.

Схемы забежных лестниц тяжелее выполнить, чем прямых сооружений или с площадками для перехода. Поэтому нередко встречаются чертежи с неправильно выполненными конструкциями.

А это снижает не только комфорт передвижения, но и повышает риск получения травмы от падения.

Основные требования к забежным лестницам

Комфорт и безопасность – основные принципы, которым должны отвечать любые строительные сооружения. Лестница не является исключением. Ряд представленных технических требований, характерны и для прямых маршевых конструкций:

Схема деревянной лестницы с забежными ступенями

  • Высота ступеней должна быть одинаковой на протяжении всего лестничного пролета. Утвержденный диапазон 100-180 мм. Оптимальный рекомендуемый 100-150 мм;
  • Глубина рядовых (прямых) ступеней. Находится в диапазоне от 200 до 400 мм. Безопасным считается, когда 70% ступни лежит на опоре (250-320мм);
  • Глубина забежной проступи. Она составит: в узкой части — от 100 мм, в центральной – от 200 мм, в самой широкой – до 400 мм;
  • Необходимо предусмотреть ограждения балясины для лестницы высотой 900-1200 мм;
  • Ширина лестничного марша от 900 мм. Параметр зависит от технической возможности размещения и требований к конструкции (интенсивность движения в двух направлениях, возможность заноса мебели на второй этаж, прочие). Чтобы два человека безопасно могли разойтись, ширина марша закладывается от 1250 мм;

Чертеж с размерами ширины лестничного марша

  • Высота прохода. Размер от проступи до перекрытия по ходу движения установлен нормами 1900-2000 мм. Расчет ведется исходя из роста самого высокого члена семьи, к которому прибавляется 100 мм. Так получают нужную высоту прохода;
  • Угол уклона. Оптимальным считается в районе 30˚. Максимальный угол — 45˚;
  • Рекомендуемое количество ступеней для забежной лестницы должно быть до 16 штук. Обусловлено отсутствием площадки для отдыха;
  • Лестница должна быть надежной, выдерживать свой вес и нескольких человек одновременно. Материал для проступи рекомендуется применять с износостойкими характеристиками;
  • Нависание проступи допустимо до 5 мм. Таким образом, увеличивается глубина ступени. Применяется, чтобы сохранить рекомендуемые параметры (угол уклона лестницы, высота и глубина проступи).
  • Все перечисленные характеристики и данные обеспечат комфорт и безопасность передвижения между этажами.

    Достоинства забежных конструкций

    К основным преимуществам забежной лестницы относят:

    1. Компактность. Нередко разместить прямую конструкцию не позволяет площадь или габариты проема на второй этаж. Чтобы с минимальными потерями преодолеть эти трудности, монтируют забежные ступени в поворотных маршах.
    2. Эстетика. Лестничный пролет с поворотами добавляет особый шарм в интерьер дома.
    3. Экономия материалов. При увеличении угла уклона (крутизны) несколько уменьшается расход материалов.

    К недостаткам относят снижение уровня комфорта и безопасности передвижения. Забежные проступи отличаются размерами, придется приноравливаться. Да и разойтись на таком марше сложнее, чем на обычных лестницах.

    Классический внешний вид забежной лестницы Вернуться к оглавлению

    Технические данные для чертежей

    Для грамотного составления схемы забежной лестницы требуется учесть все перечисленные выше нормативы, габариты помещений и увязать их на плане. Для этого приступают к следующим действиям:

    1. Определяют местоположение конструкции.
    2. Делают соответствующие замеры: ширину проема, высоту от чистового пола первого этажа до поверхности пола второго.
    3. Прорисовывают в масштабе план первого или цокольного этажа с детализацией. Если в месте, где будет монтироваться лестница, находятся проемы, окна, выступы, ниши, их отмечают на чертеже с привязкой к стенам и полу.
    4. Выбирают тип конструкции и стройматериала для нее.
    5. Производят предварительные расчеты по количеству, высоте и глубине ступеней.

    Схема и чертеж забежной лестницы

    Эти данные помогут сделать правильный подбор конструкции, которая обеспечит соблюдение строительных норм.

    Предварительный расчет данных

    Зная высоту между уровнями и формулу комфортного передвижения, можно рассчитать длину лестничного марша, количество предполагаемых ступеней. Например, заданная высота между этажами 2600 мм. Высоту степеней выберем из рекомендуемого диапазона 120 мм. Произведем все расчеты для построения чертежа:

    • Глубина проступи. За основу возьмем формулу комфортного передвижения (2А+Б=С), где А – высота подступенка, Б – глубина проступи, С – среднестатистическая длина шага человека (620 мм), преобразовав, получаем данные: 620-2*120=380 мм. Глубина ступеней вышла за пределы рекомендуемого диапазона (до 320 мм). Поэтому на практике можно изменить высоту подступенка;
    • Количество ступеней. Зная высоту проема и размер подступенка, путем деления первого параметра на второй, получаем результат: 2600/120=21,66 шт. Округляем до 22 шт. Рекомендуемое число – 16. За счет пересмотра высоты подступенка можно уменьшить количество ступеней до оптимального значения;
    • Длина лестничного марша. Зная глубину и число ступеней, перемножив их, получаем результат: 22*380= 8 360 мм. Длина каждого марша будет: 8 360/2=4 180 мм.

    Из примера видно, что лучше пересмотреть параметры ступеней. Это позволит значительно сэкономить пространство. Например, при высоте подступенка 150 мм, глубина проступи станет 300 мм, а длина лестницы составит 5 400. Что сэкономит 3 кв. м. полезной площади дома.

    Чертежи и методы расчета забежных ступеней

    С учетом современных реалий и получения быстрого результата можно воспользоваться несколькими способами составления схемы конструкции.

    Проектные программы

    Лучший вариант для конструирования. Существуют софты, которые на основании чертежа выдают спецификацию на материалы с распилом. Для бесплатных программных продуктов такой опции не предусмотрено. Но выполнив детальный чертеж, рассчитать количество материала будет несложно. Минусом такого способа является расход времени на поиск и освоение программного продукта.

    Готовые решения

    Чертежи, размещенные в интернете, позволяют подобрать подходящий вариант. Но следует проверить их на соответствие техническим требованиям, чтобы обезопасить себя от чьей-то конструкторской неграмотности.

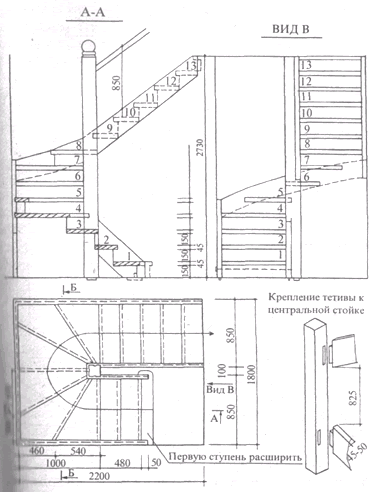

    Чертеж забежной лестницы

    Для этого можно воспользоваться онлайн-калькуляторами или освоить один из методов расчета забежных ступеней.

    Основная сложность при работе с такими чертежами – вписать в нужное пространство готовое решение. Можно столкнуться с тем, что окно или выступ на стене окажутся в месте монтажа лестницы.

    Придется либо адаптировать конструкцию под интерьер дома, либо искать другой подходящий вариант.

    Онлайн-калькуляторы

    Помогут произвести расчеты и выдадут рекомендации по коррекции конструкции, если она не будет соответствовать строительным нормам. На основании полученных данных автоматически формируется чертеж с деталировкой. Это самый простой и доступный способ разработки чертежей под индивидуальные размеры. Но в дальнейшем следует сделать привязку к плану дома.

    Интерфейс онлайн калькулятора для расчета забежной лестницы

    В противном случае полученная конструкция может закрыть окно или дверной проем.

    Метод пропорций

    Основная трудность в самостоятельном конструировании лестницы с забежными ступенями – расчет количества и разработка форм поворотных элементов. Расчет с помощью пропорций. Такой метод подойдет для лестниц с поворотом на 90˚, 180˚. Для начала следует прочертить вид сверху будущей конструкции, вписав ее в предполагаемую площадь. Далее выполнить ряд операций:

    1. Разметить середину марша, провести линию. На ней прочертить отрезки равные ширине проступи (в нашем примере 380 мм).
    2. Отметить границу между прямыми и забежными ступенями, прочертить прямую.
    3. Определить середину поворотной площадки, провести отрезок. Полученное пересечение с предыдущей прямой определить как Т1.

    Элементы забежной лестницы

  • От линии, определяющей середину поворота, в узкой части отложить половину рекомендуемого размера забежных ступеней (100/2=50 мм), аналогичную разметку осуществить для широкой части (400/2=200 мм). Прочертить отрезки до пересечения со средней линией поворота, отметить как Т2.
  • От расчетного количества ступеней (в примере 22 шт.) отнимается полученное по чертежу число прямых ступеней. Остаток пропорционально размечают на отрезке Т1Т2. При этом контролируют глубину проступи на среднем участке марша. Если она получается меньше рекомендуемой (200 мм), уменьшают количество ступеней.
  • Это самый простой и доступный способ построения чертежа. Существует еще три метода: датский, развертки и подъема линий. Перечисленные технологии сложные и требуют более глубоких познаний математического анализа. В этих методиках требуется учет горизонтальной и вертикальной кривизны конструкции.

    Пример металлического каркаса для забежной лестницы

    Следует отметить, что чертеж по любому из вышеперечисленных способов выполняется с определенной степенью погрешности. Поэтому даже профессионалы производят подгонку деталей по месту сборки. Забежная лестница – более сложная конструкция, поэтому если нет уверенности в своих способностях, то расчет, проектирование, монтаж лучше доверить специализированным предприятиям.

    Материал и особенности монтажа

    Ограничения по выбору материала как такового нет. Это может быть бетон, стекло, металл. Нередко используется комбинирование. Например, в основу конструкции положен стальной каркас, а подступенки, проступи выполнены из дерева. Наиболее востребованным строительным материалом является классика жанра – древесина. Деревянные резные лестницы добавляют уют и тепло в интерьер. Сооружения получаются более легкие по сравнению с металлом и бетоном, что снижает нагрузку на фундамент.

    Пример дизайна и оформления забежной лестницы из дерева

    Чертежи и реальность нередко расходятся, поэтому придется подгонять заготовки при сборке. Стоит отметить основные трудности, которые могут возникнуть при монтаже:

    1. Некачественный материал. Напрямую влияет на срок службы конструкции. Если выбирается дерево, то оно должно быть просушено и иметь класс не ниже первого (допускается один сучок на погонный метр), без видимых трещин и дефектов.
    2. Точность распила. С учетом того, что чертеж выполняется в масштабе, процент погрешности все равно будет присутствовать, поэтому при самостоятельном монтаже следует иметь под рукой инструмент столяра для подгонки деталей.
    3. Уровень. Каждый этап сборки должен выполняться строго по уровню. Это обеспечит ровность каркаса, а в дальнейшем качество конструкции.
    4. Капитальная лестница возводится только после полной усадки дома. Иначе это грозит перекосом конструкции, появлению трещин, скрипа.


    Качество монтажа зависит напрямую от подготовленного чертежа и сделанных на его основании заготовок. Сложность сборки зависит от того насколько точно проработана деталировка с размерами, и выполнен распил материала. Забежная лестница, сделанная своими руками, по собственному эскизу – особый предмет гордости хозяина. Но следует объективно оценивать свои силы. И если нет практики работы с чертежами, этот этап следует доверить профессионалам.

    Расчет лестницы с забежными ступенями – как сделать все правильно

    Для того чтобы в значительной степени сократить размер лестничной клетки по длине, вам потребуется произвести расчет забежной лестницы. Данная процедура просто необходима тем, кто испытываем дискомфорт в связи с нехваткой места в доме. Забежные лестницы представляют собой достаточно простую и компактную конструкцию, с шириной в линию движения одного взрослого человека.

    Элегантность и отличное чувство стиля

    Внимание! Следует сразу уточнить такой момент – данный тип ступеней достаточно неудобный при спуске, так как их ширина по мере продвижения (ближе к середине лестничного марша) становится все уже.

    Для того чтобы сделать лестницу более безопасной, необходимо для начала сделать закругление лестничной клетки на поворотах – так вам удастся сократить длину и ширину ступеней, сделав их более удобными.

    Приступаем к расчетам

    Итак, в качестве примера рассмотрим лестницу с парой параллельных маршей и поворотами (читайте также статью СНиП на высоту ограждения лестниц и другие параметры: соблюдаем нормативы).

    Для начала вам потребуется своими руками рассчитать ширину забежных ступенек, которые нам заменят межэтажную площадку.

    1. Для начала вам требуется посредине марша (на схеме) прочертить линии ABC которые в дальнейшем назовем средними (центральными). Затем, когда у нас есть так называемый центр, необходимо на центральную линию нанести ширину проступей. Делать все это следует от вершины закругления, распределяя их таким образом, чтобы центральная линия разделяла верхнюю ступень строго пополам;
    2. После того как вы разберетесь с шириной проступей, у вас на плане появятся новые деления, которые рекомендуется пронумеровать. Чем больше прямых ступеней выйдет в итоге, тем удобнее будет ваша лестница с забежными ступенями;
    3. Следующий шаг – проводим линии D и E, которые пройдут по краям ровных проступей и пунктиром выделят габариты забежной лестницы;
    4. Теперь, вам нужно центр линии А соединить с линиями (ступенями) 1 и 2 по линии движения. Таким образом, вам удастся визуально точно отобразить на плане будущий пролет;

    СНиП на высоту ограждения лестниц и другие параметры: соблюдаем нормативы

    Второй способ

    Чтобы полностью разобраться в вопросе – как рассчитать лестницу с забежными ступенями, необходимо рассмотреть все известные способы. Помимо выше обозначенного варианта, существует и второй.

    Металлический каркас по созданному вами плану

    Регулировка забежных лесенок данным способом заключается в следующем: для начала следует прочертить одну ровную вертикальную линию, которую мы условно обозначим буквой B. Теперь, после того как у нас имеется «основа», мы можем смело приступать к формированию будущих забежных ступеней, отчерчивая их примерно так же, как и обозначено в первом варианте.

    Внимание! Средняя ступень должна быть строго посередине отчерченной линии, которая является «отталкивающей» (именно от нее откладывают ширину проступей).

    Расчет дело тонкое

    Начнем сразу с примечания: при проектировании забежной лестницы следует обратить особое внимание на ширину проступей – в связи с тем, что путь человека пролегает практически строго по центру лестницы, ширина ступеней именно в том месте не должна быть менее 22 см (см.также статью Норма ширины ступени лестницы, а также другие стандарты ее характеристик).

    Норма ширины ступени лестницы, а также другие стандарты ее характеристик

    Помните, что перед тем как начать проектировать лестницы с забежными ступенями, вам следует иметь хотя бы поверхностное представление о том, что такое расчет Г-образных лестниц вообще (если вам понятна вся вышеизложенная информация, то проектирование прямых, а также лестниц с площадкой дастся вам без особых проблем).

    С учетом того, что мы рассчитываем упрощенную забежную конструкцию, то в данном случае прибегнем к простому и для многих стандартному расчету, а именно к составлению плана на примере прямой лестницы. Разница будет заключаться лишь в том, что простой (прямой) марш рассчитывается без трех забежных ступенек, которые в свою очередь будут изготавливаться в виде несложных рамных конструкций.

    Макеты данного типа ступеней вы сможете увидеть на готовых схемах (см. фото). Итак, три изготовленных рамы из бруса (высотой не более 18 см), с выбранной вами шириной и высотой, на которые после монтажа необходимо прикрепить мебельные щиты (ступени), следует расположить на пролете строго по плану. Уже выполненные ступени следует надежно закрепить на готовый каркас.

    Обратите внимание! Забежная конструкция должна быть закреплена предельно жестко, так как вся лестница в целом (включая весь лестничный марш с перилами) будет смонтирован именно к ней.

    Несколько рекомендаций и советов

    Вам следует сразу учесть, что ваши расчеты не получатся идеальными и не дадут какого-то сверхточного результата. Поэтому результаты отрисовки можно легко изменить по собственному желанию, адаптируясь исключительно на размеры вашей комнаты (но не изменяя ширину ступеней).

    Тут не имеется в виду категоричный запрет на изменение забежных ступенек – им можно подпиливать края (расширяя или сужая их), но при этом ширина посередине должна оставаться неизменной.

    Снимая размеры с уже готового проекта (чертежа), в обязательном порядке проверяйте всю лестничную цепочку путем сложения – полученная сумма размеров должна получиться не больше или меньше указанного в плане размера лестницы (читайте также статью ГОСТ на размеры ступеней лестницы: обеспечение безопасности и оптимальной разработки).

    Вывод

    Вот в принципе и все, мы надеемся, что данная инструкция вам действительно поможет при составлении предварительного плана. Если вы хотите заказать грамотно составленный проект (к примеру, лестницу с поворотом на 90 градусов), то сразу приготовьтесь к тому, что цена на него будет достаточно высока и может немного ударить по вашему карману.

    Видео в этой статье готово предоставить дополнительную информацию по данной теме.

    Читайте также:  Размер коронки для подрозетников в гипсокартоне
    Ссылка на основную публикацию
